MICROSCOPY-PAM – Para sondar objetos microscópicos até um único cloroplasto

Componentes do MICROSCOPY-PAM

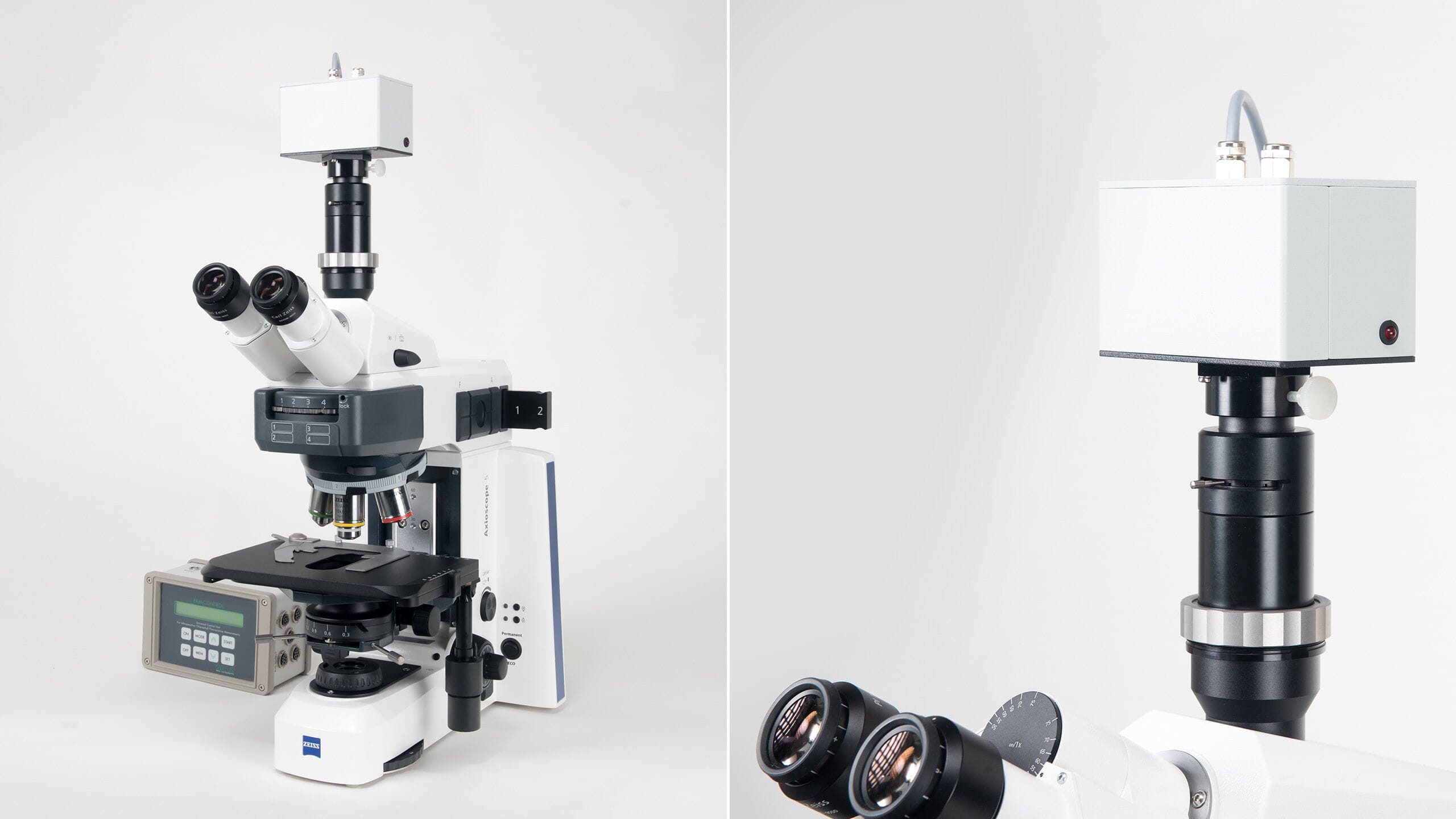

O sistema MICROSCOPY-PAM usa um microscópio de epifluorescência Zeiss AxioScope 5. A versão padrão do microscópio é equipada com uma lente objetiva Zeiss Fluar de grande abertura com ampliação de 20 vezes e um módulo LED Zeiss azul de 470 nm para excitação de fluorescência. Um módulo LED Zeiss vermelho-alaranjado de 625 nm está disponível como fonte de luz alternativa.

Um regime especial de modulação de pulso permite o uso do mesmo módulo LED como fonte para medição de luz actínica, bem como para pulsos de saturação.

A fluorescência da clorofila é detectada por um fotomultiplicador montado em um detector-ocular especial do microscópio. O ocular é equipado com um diafragma de íris com o qual o campo de visão pode ser reduzido. Um filtro divisor de feixe dicróico especial filtra a emissão de fluorescência de banda larga (λ > 650 nm).

A excitação e detecção de fluorescência são controladas pela unidade PAM-CONTROL, que permite a operação autônoma do MICROSCOPY-PAM, mas também funciona como uma interface para operação do sistema por um computador Windows.

A unidade PAM-CONTROL pode ser operada pelas versões 2 ou 3 do software WinControl. O sistema inclui um cabo RS 232, um adaptador USB-RS 232 (quando uma porta RS-232 não estiver disponível), um carregador MINI-PAM/L, um cabo para conectar um registrador gráfico e uma caixa de transporte.
