Extrator de Placa de Pressão para Cálculo de Curvas de Retenção de Umidade
Também conhecido como Extrator de Richards.
O sistema extrator de placa de pressão está disponível em três configurações:
- 15 bar
- 5 bar
- Combinação de 15 e 5 bar

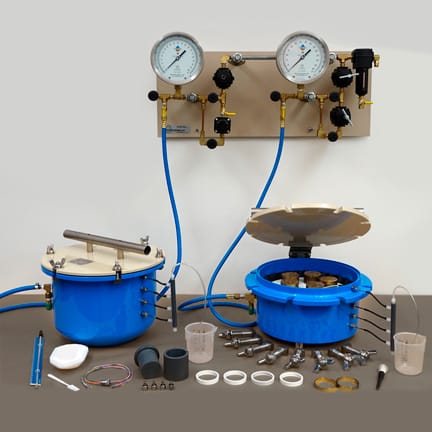

Composição do sistema:
1. Extrator por pressão com placas de cerâmica (de 0 a 5 bar):
- Peso: 20,40 kg
- Dimensões: 40,64 x 40,64 x 40,64 cm (C x L x A)
- Recipiente de pressão:
- Profundidade: 22 cm
- Diâmetro Interno: 30 cm
- Capacidade: até 4 pratos de cerâmica (aprox. 48 amostras de 5,7 cm de diâmetro por prato)
- Extensão da pressão: 0 a 5 Bar (0 a 500 kPa)
- Material de fabricação: aço preparado contra corrosão
1. Extrator por pressão com placas de cerâmica (de 0 a 15 bar) – 1500F1:
- Peso: 36,4 kg
- Dimensões: 40,64 x 40,64 x 40,64 cm (C x L x A)
- Recipiente de pressão:
- Profundidade: 10 cm
- Diâmetro interno: 30 cm
- Capacidade: até 4 pratos de cerâmica (aprox. 36 amostras de 2,5 cm de diâmetro por prato)
- Extensão da pressão: 0 a 15 Bar (0 a 1.500 kPa)
- Material de fabricação: aço preparado contra corrosão
1. Compressor 0505V:
- Capacidade de Pressão: 0 a 20 bar (0 a 290 psi)
- Dimensões: 63,5 cm x 63,5 cm x 63,5 cm
- Voltagem: 220V
- Peso: 39,29 kg
- Disponível também na versão 110V – consulte-nos
Placas de Cerâmica:
-
- 4 placas para 1 bar – 0675B01M1:
- Diferencial de pressão: 0 até 1 bar
- Tamanho efetivo do poro: 1,7 micron
- Condutividade hidráulica: 0,000000756 cm/s
- Porosidade: 34% do volume
- Peso: 1,03 kg
-
- 4 placas para 3 bar – 0675B03M1:
- Diferencial de pressão: 0 até 3 bar
- Tamanho efetivo do poro: 0,7 mícron
- Condutividade hidráulica: 0,000000250 cm/s
- Porosidade: 34% do volume
- Peso: 1,00 kg
-
- 4 placas para 5 bar – 0675B05M1:
- Diferencial de pressão: 0 até 5 bar
- Tamanho efetivo do poro: 0,5 mícron
- Condutividade hidráulica: 0,000000121 cm/s
- Porosidade: 31% do volume
- Peso: 1,05 kg
- 4 placas para 15 bar – 0675B15M1:
- Diferencial de pressão: 0 até 15 bar
- Tamanho efetivo do poro: 0,16 mícron
- Condutividade hidráulica: 0,00000000259 cm/s
- Porosidade: 32% do volume
- Peso: 0,82 kg
Acessórios:
- Manifold para os extratores – 0700CG23F1:
- Design: combinação dos modelos 0700G2 com 0700G3F1
- Fornece medições precisas
- Regulagem de baixa pressão: extensão de 1 a 75 psi
- Mangueira de conexão para extratores – 0776L60:
- Comprimento: 152,4 cm
- Peso: 0,31 kg
- Conexão: 9/16-18 fêmea x 1/4″ tube ID (para conectar-se ao extrator 1250 ou 1600)
- Mangueira de conexão para extratores – 0775L60:
- Comprimento: 152,4 cm
- Peso: 0,36 kg
- Conexão: 9/16-18 thd fêmea (nos dois lados, para conectar ao extrator 1000 e 1500)
- 8 conjuntos de anilhas retentoras de amostras de solo – 1093:
- Quantidade: uma dúzia de amostras por conjunto
- Peso: 0,70 kg
- Dobradiça de membranas – 1080G1:
- Acompanha: adaptador de pratos 1081
- Peso: 2,25 kg
Informações de Importação:
- 6 caixas
- Peso total: 142 kg (315 lbs)
- Volume total: 0,60 m³
Aplicação Técnica:
O desenvolvimento das características de retenção de umidade do solo (ou curva de liberação de umidade) é fundamental para:
- Estudos de hidrologia do solo
- Processos de recarga
- Modelos hidrológicos em estudos climáticos
- Respiração e sequestro de carbono
- Sistemas solo-planta-atmosfera
- Estabilidade de obras (barragens, pontes, edifícios)
As instalações de laboratório MC são o principal método para a criação da Curva de Retenção de Umidade do Solo.
Conteúdo por Caixas:
| Caixa |
Dimensões (pol) |
Peso Bruto |
Conteúdo |
Peso Líquido |
| CTN 1/6 |
18 x 18 x 16 |
48 lbs |
1600 EXTRACTOR |
41 lbs |
| CTN 2/6 |
19 x 19 x 16 |
97 lbs |
1500F1 EXTRACTOR |
90 lbs |
| CTN 3/6 |
37 x 19 x 13 |
35 lbs |
MANIFOLD |
28 lbs |
| CTN 4/6 |
31 x 16 x 16 |
22 lbs |
ACCESSORIES |
15 lbs |
| CTN 5/6 |
33 x 24 x 27 |
153 lbs |
COMPRESSOR |
130 lbs |
| CTN 6/6 |
31 x 16 x 16 |
48 lbs |
CERAMIC PLATES |
29 lbs |
TOTAL:
- 6 Cartons
- Peso bruto: 403 lbs / 183 kg
- Peso líquido: 333 lbs / 151 kg
- Volume: 41.15 cu.ft
